inteligentna sonda oleju w wodzieINTELIGENTNA SONDA KONTROLI – OLEJ W WODZIE
EXP Controller  Innowacja zainspirowana przez klienta

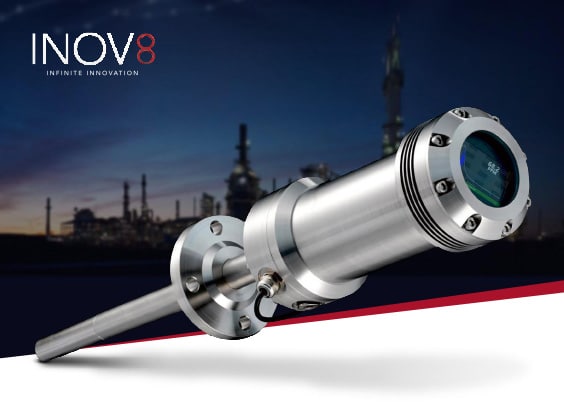

inteligentna sonda oleju w wodzie

INTELIGENTNA SONDA KONTROLI - OLEJ W WODZIE

SONDA OLEJU W WODZIE

Wykorzystując dziesięciolecia doświadczenia w dziedzinie innowacji dla przemysłu naftowego i gazowego, firma Inov8 Systems wprowadza na rynek kolejną generację produktów, dostosowanych do ewoluującego rynku o dynamicznych wymaganiach. sonda oleju w wodzie

Cechy

    • Nowa funkcja szybkiego ultradźwiękowego samooczyszczania
    • Wybór standardowej lub funkcji spektrometrii wysokiej
      rozdzielczości
    • Niskie wymagania co do napięcia stałego zasilania – dostępne są inne opcje, w tym napięcie przemiennego (AC)
    • Wiele opcji komunikacji umożliwiających zdolności zarządzania
    • Sonda z zintegrowanym sterowaniem – zerowe wymagania co do miejsca
    • Regulowany uchwyt montażowy do głębokości wkładania sondy
    • Zintegrowany, konfigurowalny kolorowy wyświetlacz
    • Masa poniżej 25 kg
    • Certyfikacja 316SS Exd Hazardous ATEX, IECEx i C1D1

Korzyści

  • Niski koszt posiadania dzięki brakowi regularnego konserwowania, rutynowej kalibracji i braku dodatkowych substancji chemicznych
  • Prosty interfejs do konfiguracji i kontroli
  • Lekka konstrukcja z łatwym dostępem do urządzenia bez konieczności
    wyłączania procesu.
  • Spełnia wymagania dotyczące przenoszenia na ręce dla śmigłowców
  • Minimalne wymagania dotyczące instalacji (24VDC, Exd)
  • Zdalne monitorowanie i automatyczna kontrola procesu
  • Ciągłe pomiary w czasie rzeczywistym; reakcja na zmiany procesu poniżej 1
    sekundy
  • Standardowa gwarancja na części przez 24 miesiące
Specyfikacje Techniczne

WARUNKI PRACY:

  • Temperatura otoczenia od -20°C do 60°C
  • Temperatura procesu od -20°C do 200°C
  • Ciśnienie projektowe 100barg
  • Standardowe ciśnienie pracy 0 – 10barg
  • Prędkość przepływu 0.5 – 10 m/s

MECHANICZNE:

  • Wymiary Długość sondy od 0,75 m do 5,0 m
  • Waga <25KG
  • Połączenia procesowe Flansza 2” ANSI
  • Części narażone na kontakt z substancją 316L SS Standard
  • Części nienarażone na kontakt z substancją 316L SS
  • Obudowa/Sonda IP66 / IP68

POMIAR:

  • Źródło światła Stały laser o mocy 3 mW lub
    głęboko UV dioda LED
  • Metoda pomiaru Spektrometria fluorescencyjna
  • Zakres pomiarowy ppb – 10,000ppm*
  • Zakres (głęboko UV) ppb – 50,000ppm*
  • Dokładność +/- 1%
  • Szybkość próbkowania < 1 sec
  • Powtarzalność < +/- 1%

INTERFEJS KONTROLERA:

  • Analogowy 1 x 4-20mA, HART (opcjonalnie)
  • Ethernet 10/100 Mbps
  • Wifi
  • Cyfrowy 2 x swobodne kontakty voltowe

EXPController Inteligentna Sonda Kontroli – Olej w Wodzie – DOKUMENTACJA PDF

PRZYKŁADY ZASTOSOWAŃ

EXP & GPP UK North Sea – Zainstalowany w 2020 roku
Wykrywanie wycieków w podstacji elektrowni wiatrowej na morzu.
Aplikacja polega na monitorowaniu wykrywania wycieków na pokładzie podwodnej podstacji elektrowni wiatrowej. Możliwe wycieki pochodzą głównie z oleju napędowego, który potencjalnie mógłby być wypuszczony za burtę przez wodę spływową w czasie burzy. Dlatego niezbędny jest system obróbki i pomiaru, aby zapobiec nieskontrolowanemu wypuszczeniu. Podstacja jest bezzałogowa, a interwały serwisowe/inspekcyjne są sporadyczne, dlatego uznano (częściowo na
podstawie wcześniejszych doświadczeń), że analizator OIW z fluorescencją indukowaną laserem i czyszczeniem ultradźwiękowym jest niezbędny, aby zapewnić niezawodne wyniki bez konieczności ingerencji ludzkiej.

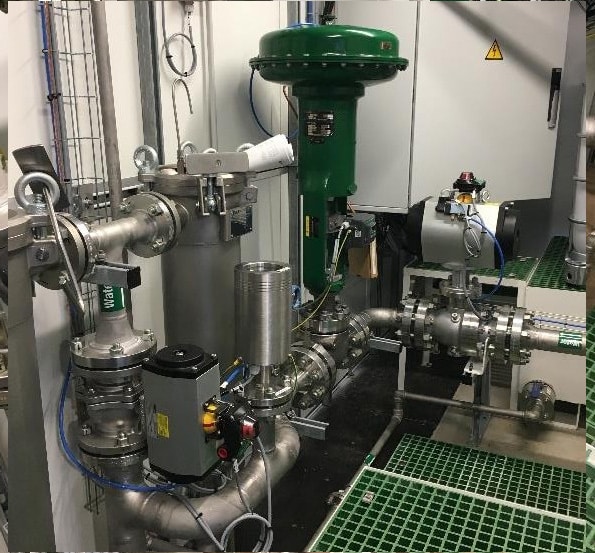

GPP (Sonda Ogólnego Zastosowania) EXP-1 (Sonda Odporna na Wybuchy).

GPP Onshore Argentina – Zainstalowany w 2019 roku
Wzmacnianie Odzysku Ropy za pomocą Polimerów
Końcowy użytkownik stosuje polimery do zwiększenia efektywności odzysku ropy. Polimery wymagają dużej ilości wody do nawodnienia polimeru przed wstrzyknięciem go do zbiornika, a w tym miejscu do nawodnienia wykorzystuje się wodę produkcyjną. Jedną z głównych kontroli jakości wody produkcyjnej jest to, że zawartość oleju powinna być <40 ppm (cząstek na milion); Na każdym miejscu stosowana jest sonda ogólnego zastosowania (GPP), aby monitorować zawartość oleju w wodzie produkcyjnej przed zmieszaniem z polimerem i jest ustawiona do alarmowania, jeśli stężenie przekracza 40 ppm.

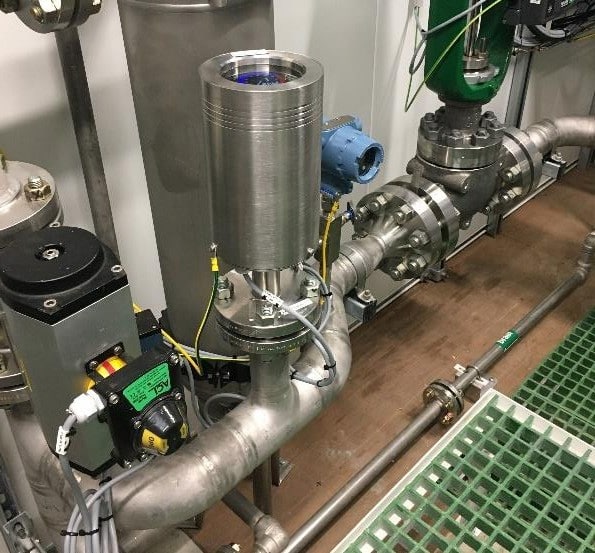

GPP sonda oleju



EXP-2 Norwegia – Zainstalowany w styczniu 2021

Pomiar wody produkcyjnej

Urządzenie EXP-2 zostało zainstalowane na platformie wiertniczej typu jack-up, która została zmodyfikowana do przetwarzania ropy naftowej. Operator był zaniepokojony potencjalnymi wysokimi wymaganiami dotyczącymi konserwacji, które wcześniej wystąpiły, i szukał analizatora ropy w wodzie, który mógłby wyeliminować takie wymagania. EXP-2 został wybrany i dostarczony wraz z narzędziem do ekstrakcji DB&B (do bezpiecznego wstawiania/ekstrakcji) w warunkach procesowych. Główne powody wyboru EXP-2 to:

a) funkcja podwójnego lasera zapewniająca ciągłą pracę, w przeciwieństwie do innych systemów, w których analizator jest wyłączony z użytku w przypadku awarii lasera, do momentu aż nowy laser zostanie zainstalowany podczas kolejnej wizyty serwisowej.

b) Możliwość szybkiego czyszczenia ultradźwiękowego RapidWave, która pomaga wyeliminować przerwy w obsłudze poprzez utrzymanie całkowicie czystego okna do ciągłych/dokładnych pomiarów.

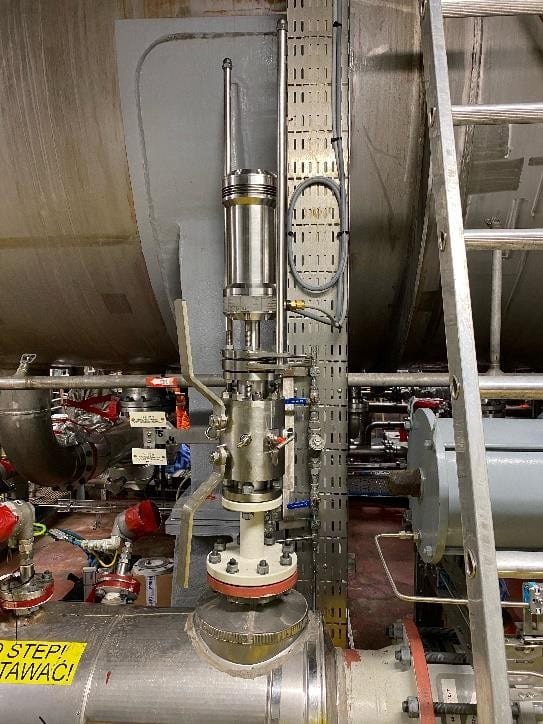

EXP-2
